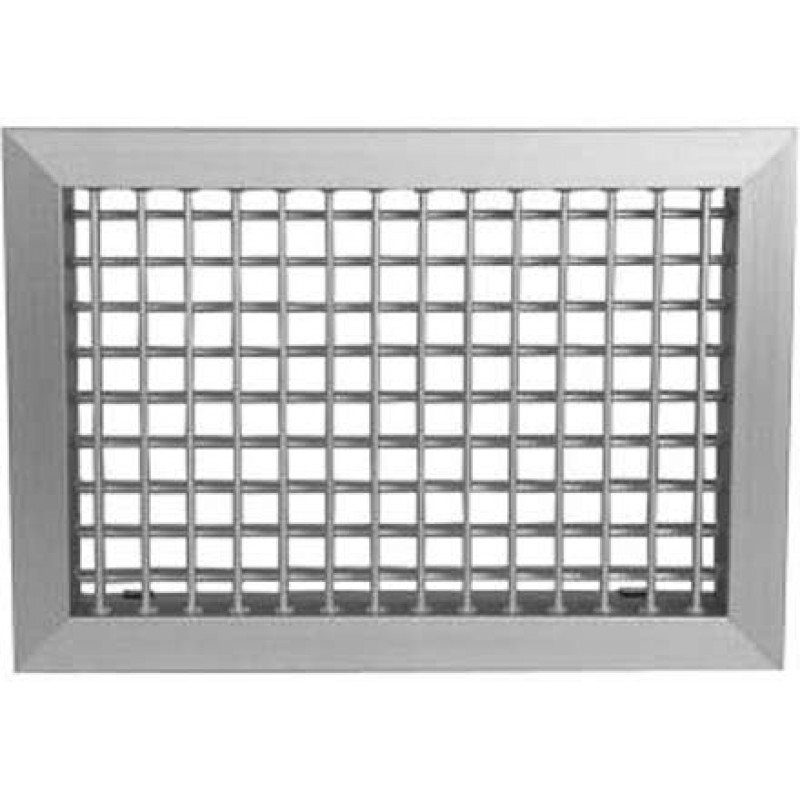

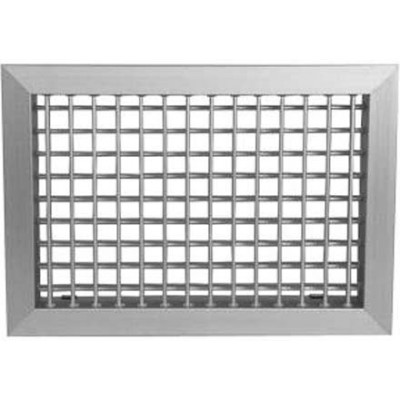

Решетка двурядная регулируемая SGD
- Модель:4969724
- 101
Решетки SGD используется для подачи и удаления воздуха в приточно-вытяжной вентиляции, предназначена для монтажа в воздуховоды или строительные проемы помещений различных назначений. Двурядная решетка SGD изготовлена из алюминиевого профиля и снабжена индивидуально регулируемыми горизонтально–вертикальными жалюзи для изменения направления и (или) характеристик приточной струи (с помощью угла наклона жалюзи решетки). По умолчанию решетка изготавливается с монтажными отвверстиями для винтового соединения, возможно исполнение на защелках. Решетки могут комплектоваться клапаном расхода воздуха КРВ и адаптером для присоедиения к воздуховоду. Адаптеры могут быть как и с боковым, так и с осевым присоединением к воздуховоду круглого и прямоугольного сечения.
Примечание
Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL). Минимальный размер решетки 100×100.
Технические характеристики

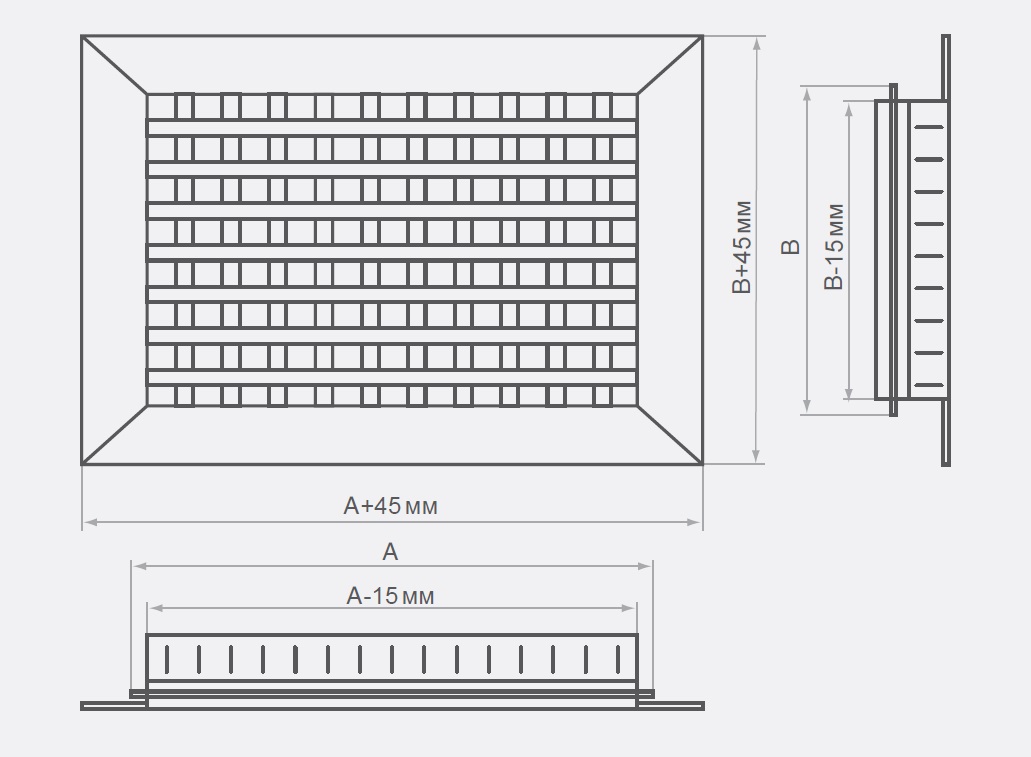

200х200 КРВ- RAL9007- С- ВРазмер строительного проема A×B, мм
Блок регулирования
расхода воздуха
Цвет покрытия
RAL9016 не указывается
Защитная сетка
Тип крепления
В – с отверстиями
под винты
П – с пружинными
защелками
Данные для подбора решеток при подаче воздуха в помещение (a1=a2=0°)
| А×В, мм | F0, м2 | LWA <, 20 дБ(А), ΔРП <, 1 Па | LWA=25 дБ(А) | LWA=35 дБ(А) | LWA ≤ 45 дБ(А) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L0, м3/ч | дальнобойность, м при Vx, м/с | L0, м3/ч | дальнобойность, м при Vx, м/с | L0, м3/ч | ΔРп, Па | дальнобойность, м при Vx, м/с | L0, м3/ч | ΔРп, Па | дальнобойность, м при Vx, м/с | L0, м3/ч | ΔРп, Па | дальнобойность, м при Vx, м/с | ||||||||
| 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.75 | 0.5 | 0.75 | ||||||||||
| 200 x 100 | 0.018 | 30 | 1.9 | 0.7 | 60 | 3.6 | 1.5 | 180 | 6 | 11 | 4.4 | 280 | 14 | 17 | 6.8 | 4.5 | 350 | 22 | 8.5 | 5.6 |
| 300 x 100 | 0.027 | 50 | 2.5 | 1.0 | 80 | 4.0 | 1.6 | 240 | 5 | 12 | 4.9 | 360 | 12 | 18 | 7.3 | 4.9 | 500 | 22 | 10.0 | 6.8 |
| 400 x 100 | 0.036 | 65 | 2.8 | 1.1 | 100 | 4.4 | 1.8 | 300 | 5 | 13 | 5.3 | 400 | 8 | 18 | 7 | 4.7 | 580 | 17 | 10.0 | 6.8 |
| 500 x 100 | 0.045 | 80 | 3.1 | 1.2 | 120 | 4.9 | 1.9 | 370 | 5 | 15 | 5.9 | 520 | 10 | 21 | 8.4 | 5.6 | 700 | 17 | 11.0 | 7.5 |
| 600 x 100 | 0.054 | 100 | 3.6 | 1.4 | 150 | 5.3 | 2.1 | 420 | 4 | 15 | 6.0 | 600 | 8 | 21 | 8.5 | 5.7 | 780 | 13 | 11.0 | 7.4 |
| 150 x 150 | 0.020 | 35 | 2.1 | 0.8 | 60 | 3.6 | 1.5 | 180 | 6 | 11 | 4.4 | 280 | 14 | 17 | 6.8 | 4.5 | 350 | 22 | 8.5 | 5.6 |
| 300 x 150 | 0.041 | 75 | 3.1 | 1.2 | 120 | 4.9 | 1.9 | 370 | 5 | 15 | 5.9 | 520 | 10 | 21 | 8.4 | 5.6 | 700 | 17 | 11.0 | 7.5 |
| 400 x 150 | 0.055 | 100 | 3.6 | 1.4 | 150 | 5.3 | 2.1 | 420 | 4 | 15 | 6.0 | 600 | 8 | 21 | 8.5 | 5.7 | 780 | 13 | 11.0 | 7.4 |
| 500 x 150 | 0.070 | 130 | 4.1 | 1.7 | 180 | 5.6 | 2.2 | 530 | 4 | 16 | 6.6 | 800 | 8 | 25 | 10 | 6.6 | 970 | 12 | 12.0 | 8.0 |
| 600 x 150 | 0.084 | 150 | 4.3 | 1.7 | 200 | 5.7 | 2.3 | 600 | 3 | 17 | 6.9 | 900 | 7 | 26 | 10 | 6.9 | 1130 | 12 | 13.0 | 8.7 |
| 700 x 150 | 0.098 | 170 | 4.5 | 1.8 | 240 | 6.4 | 2.6 | 700 | 3 | 19 | 7.4 | 1100 | 8 | 29 | 12 | 7.8 | 1300 | 11 | 14.0 | 9.2 |
| 800 x 150 | 0.112 | 200 | 5.0 | 2.0 | 250 | 6.2 | 2.5 | 740 | 3 | 19 | 7.4 | 1250 | 8 | 31 | 12 | 8.3 | 1500 | 12 | 15.0 | 10.0 |
| 200 x 200 | 0.036 | 70 | 3.1 | 1.2 | 100 | 4.4 | 1.8 | 300 | 5 | 13 | 5.3 | 400 | 8 | 18 | 7 | 4.7 | 580 | 17 | 10.0 | 6.8 |
| 300 x 200 | 0.055 | 100 | 3.6 | 1.4 | 150 | 5.3 | 2.1 | 420 | 4 | 15 | 6.0 | 600 | 8 | 21 | 8.5 | 5.7 | 780 | 13 | 11.0 | 7.4 |
| 400 x 200 | 0.074 | 130 | 4.0 | 1.6 | 180 | 5.6 | 2.2 | 530 | 4 | 16 | 6.6 | 800 | 8 | 25 | 10 | 6.6 | 970 | 12 | 12.0 | 8.0 |
| 500 x 200 | 0.093 | 160 | 4.4 | 1.8 | 220 | 6.0 | 2.4 | 650 | 3 | 18 | 7.0 | 1050 | 8 | 29 | 12 | 7.7 | 1250 | 12 | 14.0 | 9.1 |
| 600 x 200 | 0.112 | 200 | 5.0 | 2.0 | 250 | 6.2 | 2.5 | 740 | 3 | 19 | 7.4 | 1250 | 8 | 31 | 12 | 8.3 | 1500 | 12 | 15.0 | 10.0 |
| 700 x 200 | 0.131 | 230 | 5.3 | 2.1 | 270 | 6.2 | 2.5 | 820 | 3 | 19 | 7.6 | 1400 | 7 | 13 | 8.6 | 1550 | 9 | 14.0 | 9.5 | |
| 800 x 200 | 0.150 | 270 | 5.8 | 2.3 | 300 | 6.5 | 2.6 | 900 | 2 | 19 | 7.8 | 1500 | 7 | 13 | 8.6 | 1650 | 8 | 14.0 | 9.5 | |
| 1000 x 200 | 0.188 | 340 | 6.5 | 2.6 | 350 | 6.8 | 2.7 | 1100 | 2 | 21 | 8.5 | 1600 | 5 | 12 | 8.2 | 2000 | 7 | 15.0 | 10.3 | |
| 300 x 300 | 0.084 | 150 | 4.3 | 1.7 | 200 | 5.7 | 2.3 | 600 | 3 | 17 | 6.9 | 900 | 7 | 26 | 10 | 6.9 | 1130 | 12 | 13.0 | 8.7 |
| 400 x 300 | 0.113 | 200 | 4.9 | 2.0 | 250 | 6.2 | 2.5 | 740 | 3 | 19 | 7.4 | 1250 | 8 | 12 | 8.3 | 1500 | 12 | 15.0 | 10.0 | |
| 500 x 300 | 0.142 | 250 | 5.5 | 2.2 | 290 | 6.4 | 2.6 | 860 | 2 | 19 | 7.6 | 1450 | 7 | 13 | 8.6 | 1600 | 8 | 14.0 | 9.4 | |
| 600 x 300 | 0.171 | 300 | 6.1 | 2.4 | 320 | 6.5 | 2.6 | 1000 | 2 | 20 | 8.0 | 1550 | 5 | 13 | 8.3 | 1800 | 7 | 15.0 | 9.7 | |
| 700 x 300 | 0.200 | 350 | 6.6 | 2.6 | 400 | 7.4 | 3.0 | 1200 | 2 | 22 | 8.9 | 1700 | 5 | 13 | 8.4 | 2100 | 7 | 16.0 | 10.4 | |
| 800 x 300 | 0.229 | 400 | 7.0 | 2.8 | 500 | 8.8 | 3.5 | 1300 | 2 | 23 | 9.1 | 1900 | 4 | 13 | 8.8 | 2200 | 6 | 15.0 | 10.2 | |
| 1000 x 300 | 0.287 | 500 | 7.7 | 3.1 | 600 | 9.3 | 3.7 | 1500 | 2 | 23 | 9.3 | 2200 | 4 | 14 | 9.1 | 2800 | 6 | 17.0 | 11.6 |
Данные для подбора решеток при подаче воздуха в помещение (a1=a2=45°)
| А×В, мм | F0, м2 | LWA <, 20 дБ(А), Рп<,1 Па | LWA=20 дБ(А) | LWA=25 дБ(А) | LWA=35 дБ(А) | LWA=45 дБ(А) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L0, м3/ч | дальнобойность, м при Vx, м/с | L0, м3/ч | ΔРп, Па | дальнобойность, м при Vx, м/с | L0, м3/ч | ΔРп, Па | дальнобойность, м при Vx, м/с | L0, м3/ч | ΔРп, Па | дальнобойность, м при Vx, м/с | L0, м3/ч | ΔРп, Па | дальнобойность, м при Vx, м/с | ||||||||
| 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.75 | 0.5 | 0.75 | |||||||||||
| 200 x 100 | 0.018 | 30 | 1.1 | 0.4 | 60 | 3 | 2.2 | 0.9 | 140 | 15 | 5.1 | 2.0 | 240 | 45 | 8.7 | 3.5 | 2.3 | 330 | 93.0 | 4.9 | 3.3 |
| 300 x 100 | 0.027 | 50 | 1.5 | 0.6 | 80 | 3 | 2.4 | 1.0 | 210 | 17 | 6.4 | 2.6 | 300 | 35 | 9.1 | 3.7 | 2.4 | 470 | 84.0 | 5.7 | 3.8 |
| 400 x 100 | 0.036 | 65 | 1.7 | 0.7 | 100 | 2 | 2.6 | 1.1 | 260 | 15 | 6.9 | 2.7 | 350 | 27 | 9.2 | 3.7 | 2.5 | 550 | 65.0 | 5.8 | 3.9 |
| 500 x 100 | 0.045 | 80 | 1.9 | 0.7 | 120 | 2 | 2.9 | 1.2 | 330 | 17 | 8.0 | 3.2 | 450 | 31 | 11.0 | 4.3 | 2.9 | 650 | 58.0 | 6.1 | 4.1 |
| 600 x 100 | 0.054 | 100 | 2.1 | 0.9 | 150 | 2 | 3.2 | 1.3 | 380 | 13 | 8.1 | 3.2 | 550 | 28 | 12.0 | 4.7 | 3.1 | 750 | 54.0 | 6.5 | 4.3 |
| 150 x 150 | 0.02 | 35 | 1.2 | 0.5 | 60 | 3 | 2.2 | 0.9 | 140 | 15 | 5.1 | 2.0 | 240 | 45 | 8.7 | 3.5 | 2.3 | 330 | 76.0 | 4.7 | 3.1 |
| 300 x 150 | 0.041 | 75 | 1.9 | 0.7 | 120 | 2 | 2.9 | 1.2 | 330 | 17 | 8.0 | 3.2 | 450 | 31 | 11.0 | 4.3 | 2.9 | 650 | 70.0 | 6.4 | 4.3 |
| 400 x 150 | 0.055 | 100 | 2.2 | 0.9 | 150 | 2 | 3.2 | 1.3 | 380 | 13 | 8.1 | 3.2 | 550 | 28 | 12.0 | 4.4 | 3.1 | 750 | 52.0 | 6.4 | 3.1 |
| 500 x 150 | 0.07 | 130 | 2.5 | 1.0 | 180 | 2 | 3.3 | 1.3 | 480 | 13 | 8.9 | 3.6 | 750 | 31 | 14.0 | 5.6 | 3.7 | 900 | 46.0 | 6.8 | 4.5 |
| 600 x 150 | 0.084 | 150 | 2.6 | 1.0 | 200 | 2 | 3.4 | 1.4 | 550 | 12 | 9.5 | 3.8 | 850 | 29 | 15.0 | 5.9 | 3.9 | 1050 | 43.0 | 7.2 | 4.8 |
| 700 x 150 | 0.10 | 170 | 2.7 | 1.1 | 240 | 2 | 3.8 | 1.5 | 650 | 12 | 10.0 | 4.1 | 1020 | 31 | 16.0 | 6.5 | 4.3 | 1200 | 42.0 | 7.7 | 5.1 |
| 800 x 150 | 0.112 | 200 | 3.0 | 1.2 | 250 | 1 | 3.7 | 1.5 | 700 | 11 | 11.0 | 4.2 | 1100 | 27 | 16.0 | 6.6 | 4.4 | 1400 | 43.0 | 8.4 | 5.6 |
| 200 x 200 | 0.036 | 70 | 1.8 | 0.7 | 100 | 2 | 2.6 | 1.1 | 260 | 15 | 6.9 | 2.7 | 350 | 27 | 9.2 | 3.7 | 2.5 | 550 | 65.0 | 5.8 | 3.9 |
| 300 x 200 | 0.055 | 100 | 2.2 | 0.9 | 150 | 2 | 3.2 | 1.3 | 380 | 13 | 8.1 | 3.2 | 550 | 28 | 12.0 | 4.7 | 3.1 | 750 | 52.0 | 6.4 | 4.3 |
| 400 x 200 | 0.074 | 130 | 2.4 | 1.0 | 180 | 2 | 3.3 | 1.3 | 480 | 13 | 8.9 | 3.6 | 750 | 31 | 14.0 | 5.6 | 3.7 | 950 | 46.0 | 7.0 | 4.7 |
| 500 x 200 | 0.093 | 160 | 2.6 | 1.1 | 220 | 2 | 3.6 | 1.4 | 630 | 13 | 10.0 | 4.1 | 970 | 31 | 16.0 | 6.4 | 4.2 | 1200 | 46.0 | 7.9 | 5.2 |
| 600 x 200 | 0.112 | 200 | 3.0 | 1.2 | 250 | 1 | 3.7 | 1.5 | 700 | 11 | 11.0 | 4.2 | 1100 | 27 | 16.0 | 6.6 | 4.4 | 1400 | 43.0 | 8.4 | 5.6 |
| 700 x 200 | 0.131 | 230 | 3.2 | 1.3 | 270 | 1 | 3.7 | 1.5 | 750 | 9 | 10.0 | 4.1 | 1220 | 25 | 17.0 | 6.7 | 4.5 | 1450 | 34.0 | 8.0 | 5.3 |
| 800 x 200 | 0.15 | 270 | 3.5 | 1.4 | 300 | 1 | 3.9 | 1.6 | 820 | 9 | 11.0 | 4.2 | 1340 | 23 | 17.0 | 6.9 | 4.6 | 1580 | 31.0 | 8.2 | 5.4 |
| 1000 x 200 | 0.188 | 340 | 3.9 | 1.6 | 350 | 1 | 4.1 | 1.6 | 950 | 7 | 11.0 | 4.4 | 1450 | 17 | 17.0 | 6.7 | 4.5 | 1700 | 23.0 | 7.8 | 5.2 |
| 300 x 300 | 0.084 | 150 | 2.6 | 1.0 | 200 | 2 | 3.4 | 1.4 | 550 | 12 | 9.5 | 3.8 | 850 | 29 | 15.0 | 5.9 | 3.9 | 1050 | 43.0 | 7.2 | 4.8 |
| 400 x 300 | 0.113 | 200 | 3.0 Ваши права по возврату и обмену приобретенного товара регулируются и подробно описаны в Главе 3 Закона Республики Беларусь от 9 января 2002 г. № 90-З «О защите прав потребителей», а также Постановлении Совета Министров Республики Беларусь от 14 июня 2002 г. № 778 «О мерах по реализации Закона Республики Беларусь «О защите прав потребителей». Вы можете вернуть приобретенный у нас товар в течение четырнадцати дней после его покупки. Возврат товара надлежащего качества возможен в случае, если сохранены его товарный вид (упаковка, пломбы, ярлыки), потребительские свойства, а также документ, подтверждающий факт и условия покупки указанного товара (товарный или кассовый чек). Для возврата товара также потребуется документ, удостоверяющий личность. Вы можете самостоятельно возвратить товар в пункт самовывоза. Либо мы все сделаем сами. В таком случае возврат товара надлежащего качества осуществляется на тех же условиях, на которых производилась его покупка. Т.е. Вам придется повторно оплатить стоимость его спуска с этажа и доставки на склад по тем же тарифам, которые применялись при приобретении товара. Под товаром ненадлежащего качества подразумевается товар, который неисправен и не может обеспечить исполнение своих функциональных качеств. Возврат такого товара мы производим самостоятельно полностью за свой счет. Полученный товар должен соответствовать описанию на сайте. Отличие элементов дизайна или оформления от заявленных в описании на сайте не является неисправностью товара или его недостатком. Внешний вид и комплектность товара, а также комплектность всего заказа должны быть проверены Вами в момент доставки товара. При доставке товара, Вы ставите свою подпись в квитанции о доставке, в графе: «Заказ принял, комплектность полная, услуги по доставке оказаны, претензий к количеству и внешнему виду товара не имею. С условиями возврата товара ознакомлен». После получения заказа претензии к внешним дефектам товара, его количеству, комплектности и товарному виду не принимаются. Интернет-магазин Climalogic.by осуществляет доставку товаров по всей территории Республики Беларусь. Выбирайте понравившийся товар, оформляйте заказ и мы доставим его Вам. Заказы принимаются Пн-Вс. с 9:00 до 20:00. Доставка товаров, оформленных в выходные, осуществляется в ближайший рабочий день, либо в иной день по согласованию с покупателем. Доставка по Минску: Доставка товара по г. Минску и в пределах 15 км от МКАД осуществляется бесплатно при заказе на сумму от 50р. При заказе ну сумму менее 50р. - стоимость доставки составляет 7р. При заказе товара до 12:00 доставка осуществляется в тот же день. При заказе товара после 12:00 доставка осуществляется на следующий день. Либо по согласованию в любое удобное для Вас время. Доставка по Беларуси: Стоимость доставки по территории Беларуси составляет 20р. при сумме заказа до 350р. При заказе свыше 350р. - доставка осуществляется бесплатно. Срок доставки — 1-7 дней. Доставку товара по территории Республике Беларусь осуществляют транспортные компании-партнеры ООО «Клималоджик». Условия доставки уточняйте по телефонам: +375 (17) 392-01-61 +375 (29) 380-70-72 +375 (29) 380-70-75 Оплатить понравившиеся товары в интернет-магазине Climalogic.by Вы можете одним из способов приведенных ниже: Оплатить заказ наличными при получении. Почтовый / Банковский перевод. Один из самых простых способов оплаты возможен в любом почтовом/банковском отделении Вашего города. Безналичная оплата. Вы можете приобрести по безналичному расчету любой товар в компании Climalogic.by. Обратившись к нашим специалистам, Вы получаете счет-фактуру на оплату. Отгрузка товара осуществляется после зачисления денежных средств на наш расчетный счет. Банковской карточкой. Мгновенная оплата пластиковыми картами в любой валюте, не выходя из дома и без комиссии. Оплата через WEBPAY. Система электронных платежей WEBPAY™ – это безопасный онлайн-платёж картами VISA и MasterCard. Безопасный сервер WEBPAY устанавливает шифрованное соединение по защищенному протоколу шифрования и сохраняет конфиденциальные данные банковской карточки клиента. Система расчета "Ерип". Оплатить товары ООО “Клималоджик” Вы можете через систему ”Расчет“ (ЕРИП), используя интернет-банкинг, мобильный банкинг, банкоматы или инфокиоски. Совершить оплату можно с использованием наличных денежных средств, электронных денег и банковских платежных карточек в пунктах банковского обслуживания банков, которые оказывают услуги по приему платежей, а также посредством инструментов дистанционного банковского обслуживания. Инструкция проведения платежа в системе ЕРИП:
