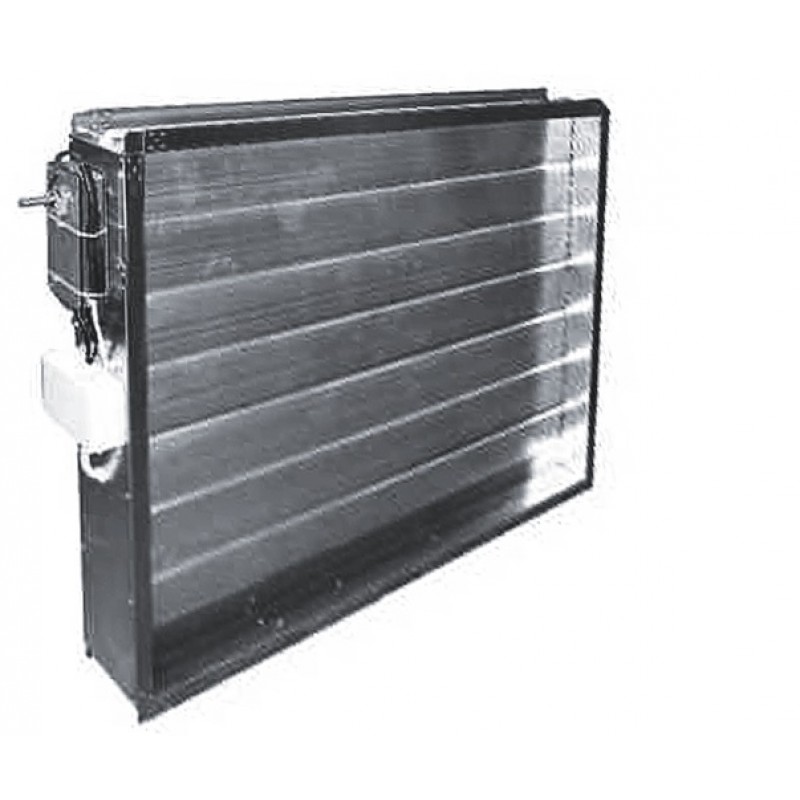

Заслонка воздушная утепленная SVA-G/T

Заслонка воздушная утепленная SVA-G/T
Свок
Цена по запросу

Рассрочка на кондиционер и монтаж до 24 месяцев без переплат

ЗАКАЗАТЬ КОНСУЛЬТАЦИЮ

Заслонки утепленные SVA-T и SVA-G используются в качестве отсекающих или регулирующих клапанов. Заслонки разработаны для эксплуатации в условиях низких температур (до -70°С).

Принцип работы и конструкция

Заслонка утепленная SVA-T производится прямоугольного сечения. Корпус заслонки — четырехстеночный, выполненный с присоедини-

тельными фланцами. Лопатки клапана выполнены из алюминиевого профиля. Примыкание лопаток — в виде замкового уплотнения, в полости которого размещается трубчатый электронагреватель — ТЭН для временного разогрева стыка лопаток и облегчения их раскрытия в случае обмерзания. Мощность

одного ТЭН — 0,5 кВт. Количество ТЭНов рассчитывается по формуле N=k*(n+1), где n — число лопаток, к — число секций. Суммарная мощность всех ТЭНов P=0,5*N, кВт. Лопатки заслонки раскрываются параллельно и приводятся в движение с помощью рычагов и тяг. На корпусе заслонки размещается клеммная коробка для подключения систем автоматики и сигнализации (степень защиты IP 54). Заслонка утепленная SVA-G состоит из четырехстеночного корпуса, выполненного из оцинкованной стали. Лопатки выполнены из алюминиевого профиля. Примыкание лопаток выполнено в виде замкового уплотнения. Лопатки заслонки раскрываются параллельно и приводятся в движение с помощью рычагов и тяг. В конструктиве клапана используется периметральный обогрев в виде расположенного по наружному периметру клапана гибкого саморегулирующегося нагревательного кабеля, постоянно подключенного в сеть переменного тока 220В. Удельная мощность ТЭН — ЗЗВт/м. Нагревательный кабель имеет безреостатное управ- ление, не требующее дополнительной автоматической схемы управления. Кабель снаружи закрыт специальным утепленным кожухом, не выходящим за внешний габарит фланцев  клапана . В качестве исполнительного механизма может использоваться электропривод. Более подробная информация

представлена на стр. 247-255. При любом варианте комплектации исполнительным механизмом клапан сохраняет работоспособность вне зависимости от пространственной ориентации. В стандартном исполнении электропривод клапана утеплен саморегулирующимся нагревательным кабелем (гибкий

ТЭН), подключающимся в сеть 220В постоянно и подогревающем электропривод в зависимости от температуры окружающей среды.

Монтаж

Монтаж заслонок в системе вентиляции осуществляется путем крепления фланцев заслонок к ответным фланцам воздуховодов и других агрегатов вентиляционных систем. Ширина фланцев заслонки З7,5 мм.

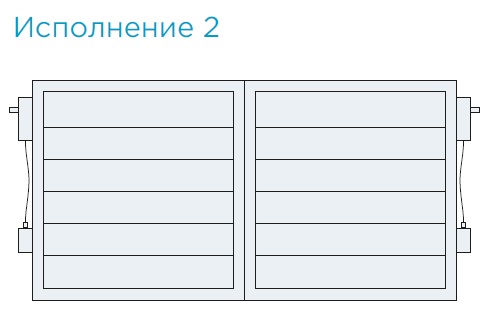

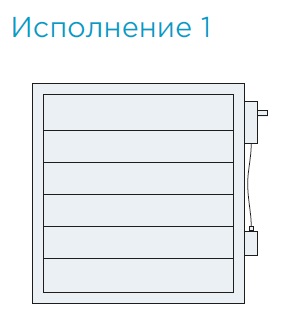

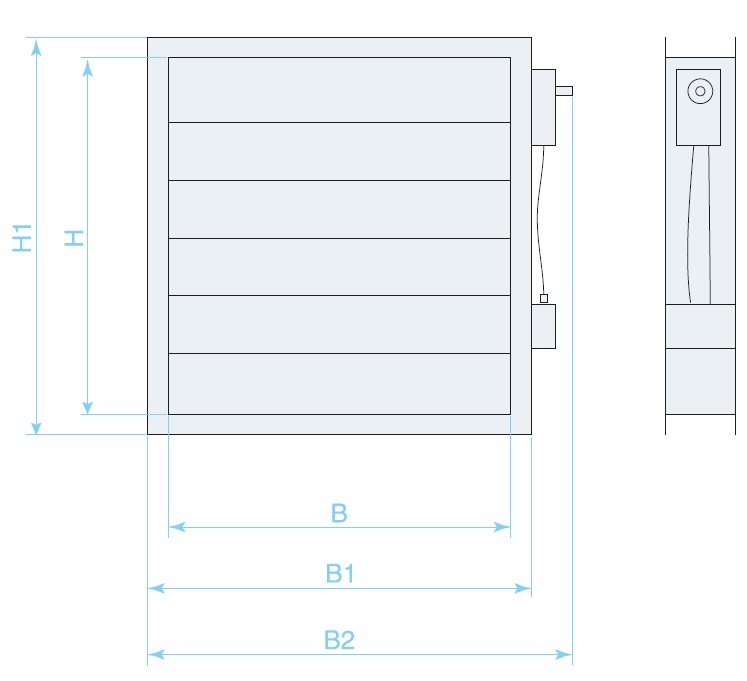

Примечания

В — ширина внутреннего сечения,

Н — высота внутреннего сечения,

В1 = В + 75 мм — ширина заслонки без привода,

Н1 = Н + 75 мм — высота заслонки без привода,

В2 = В1 + 170 мм — ширина заслонки с приводом, где 170 мм — длина  штока для монтажа привода.

Минимальные изготавливаемые размеры одной заслонки — 400×300 мм. Максимальные изготавливаемые размеры одной заслонки — 3400×2000 мм. Шаг изменения размеров — 5 мм. При высоте заслонки не кратной 140 мм (за вычетом 40 мм), оставшаяся часть сечения перекрывается полосой из оцинкованной стали!

SVA-T- 400×200- R

Заслонка утепленная

G — с гибким ТЭНом

T — с гладким трубчатым ТЭНом

Присоединительный размер, мм

Тип привода

R — ручной

S — <,привод>, — вал под указанный

электромеханический привод

<,привод>, — электромеханический

привод

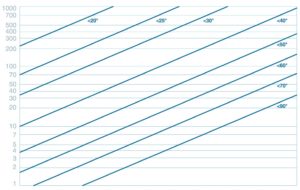

Диаграмма падений давления

При проектировании заслонок в системе вентиляции необходимо учитывать падение давления на данном элементе. Величину потерь давления можно определить по представленной диаграмме следующим образом:

1. Определяется скорость потока воздуха: v=L/(3600*b*h), где L — расход воздуха через заслонку (м³/час), b и h — соответственно ширина и высота внутреннего сечения (м).

2. Определяется угол открытия лопаток заслонки, при котором требуется определить потери давления.

3. На пересечении вертикальной линии, соответствующей определенной скорости воздуха и наклонного графика потерь давления находится точка, по которой определяются потери давления.

Масса утепленных заслонок SVA-G

B, ммH, мм
30040050060070080090010001100120013001400150016001700180019002000
4009,010,212,114,516,818,720,22224,526,428,330,131,433,235,638,441,243,5
50010,012,514,216,318,719,922,024,626,828,130,532,434,137,639,841,546,249,2
60011,113,515,818,120,623,225,027,129,332,233,735,937,639,143,548,250,153,4
70012,215,116,320,023,024,326,829,531,833,836,839,842,544,648,25154,257,3
80013,216,718,021,825,12629,132,133,836,839,943,445,647,650,054,657,360,7
90014,318,719,823,627,328,431,535,037,439,743,146,749,351,554,958,462,164,1
100015,420,321,225,429,431,233,837,439,642,846,250,052,15558,761,365,469,4
110016,421,822,627,331,533,836,240,143,145,349,453,555,958,862,764,367,972,4
120018,723,224,129,133,735,438,642,845,448,152,556,959,762,566,668,17276,2
130020,424,825,530,735,637,540,945,348,45155,660,263,466,170,573,076,180,7
140022,826,126,932,837,840,143,348,052,454,158,863,965,770,074,476,080,485,1
150025,427,928,734,639,842,345,650,653,756,961,967,269,573,578,480,184,689,6
160026,430,434,736,441,946,248,153,156,160,265,070,674,576,982,384,388,794
170027,534,536,838,044,049,150,355,958,662,868,274,077,680,786,288,492,898,5
180028,637,440,247,154,359,262,469,674,577,684,992,397,2103,1110,0114,6116,3119,2
190029,739,143,549,156,861,064,972,277,580,788,295,8105,3108113,5117,4124,2128,3
200030,840,645,750,859,063,267,575,079,983,791,599,4107,4115,6117,6122,7127,4138,4
220032,843,648,554,663,468,172,580,384,589,998,1106,7116,2123,2124,1128,4133,7141,8
240037,446,451,358,267,472,377,586,091,296,0104,8113,5122,6131132,2137,4142,3151,2
260040,849,654,861,471,280,182,491,595,3102,1111,4120,9128,2133,1140,5146,2151,2160,5
280045,652,257,965,675,682,386,696,0104,8108,3117,8128131,5140,3149,1152,2161,0170,4
300050,855,862,469,279,687,491,2101,2107,4114,0124,1134,5140,1147,2157,0160,8169,9180,2
320052,860,867,872,883,892,496,2106,2112,2112,3120,7130,4139,1153,9165,0168,8177,5188,4
340055,069,071,276,088,098,2100,6111,8117,2125,1136,7148,2155,2161,6172,5177,1185,4197,2

Масса утепленных заслонок SVA-T

B, ммH, мм
30040050060070080090010001100120013001400150016001700180019002000
4009,010,212,114,516,818,720,22224,526,428,330,131,433,235,638,441,243,5
50010,012,514,216,318,719,922,024,626,828,130,532,434,137,639,841,546,249,2
60011,113,515,818,120,623,225,027,129,332,233,735,937,639,143,548,250,153,4
70012,215,116,320,023,024,326,829,531,833,836,839,842,544,648,25154,257,3
80013,216,718,021,825,12629,132,133,836,839,943,445,647,650,054,657,360,7
90014,318,719,823,627,328,431,535,037,439,743,146,749,351,554,958,462,164,1
100015,420,321,225,429,431,233,837,439,642,846,250,052,15558,761,365,469,4
110016,421,822,627,331,533,836,240,143,145,349,453,555,958,862,764,367,972,4
120018,723,224,129,133,735,438,642,845,448,152,556,959,762,566,668,17276,2
130020,424,825,530,735,637,540,945,348,45155,660,263,466,170,573,076,180,7
140022,826,126,932,837,840,143,348,052,454,158,863,965,770,074,476,080,485,1
150025,427,928,734,639,842,345,650,653,756,961,967,269,573,578,480,184,689,6
160026,430,434,736,441,946,248,153,156,160,265,070,674,576,982,384,388,794
170027,534,536,838,044,049,150,355,958,662,868,274,077,680,786,288,492,898,5
180028,637,440,247,154,359,262,469,674,577,684,992,397,2103,1110,0114,6116,3119,2
190029,739,143,549,156,861,064,972,277,580,788,295,8105,3108113,5117,4124,2128,3
200030,840,645,750,859,063,267,575,079,983,791,599,4107,4115,6117,6122,7127,4138,4
220032,843,648,554,663,468,172,580,384,589,998,1106,7116,2123,2124,1128,4133,7141,8
240037,446,451,358,267,472,377,586,091,296,0104,8113,5122,6131132,2137,4142,3151,2
260040,849,654,861,471,280,182,491,595,3102,1111,4120,9128,2133,1140,5146,2151,2160,5
280045,652,257,965,675,682,386,696,0104,8108,3117,8128131,5140,3149,1152,2161,0170,4
300050,855,862,469,279,687,491,2101,2107,4114,0124,1134,5140,1147,2157,0160,8169,9180,2
320052,860,867,872,883,892,496,2106,2112,2112,3120,7130,4139,1153,9165,0168,8177,5188,4
340055,069,071,276,088,098,2100,6111,8117,2125,1136,7148,2155,2161,6172,5177,1185,4197,2
