Узел терморегулирования SUS
- Модель:4969605
- 101
Применение
Узел терморегулирования SUS предназначен для изменения температуры теплоносителя в малом циркуляционном контуре водяного теплообменника (контуре калорифера). Он обеспечивает плавное регулирование мощности (пропорциональное управление на основе аналогового сигнала 0-10 V), а также защиту водяного обогревателя. Регулирование мощности обеспечивается при помощи изменения входной температуры воды. Узел терморегулирования SUS, подключенный к блоку управления SBUP-220-W и другим компонентам системы защиты от замерзания, надежно защищает обогреватель от замерзания и последующего разрыва. Чем меньше сечение контура в седле клапана, тем скорость движения теплоносителя выше и в контуре и в теплообменнике. Подбирают клапан, сообразуясь с его характеристикой пропускной способности или условным объемным расходом воды через полностью открытый клапан при перепаде давлении 100 кПа. Чем меньше значение данной характеристики KVS, тем потеря давления больше при неизменном расходе. Обеспечение точного протока теплоносителя через калорифер обеспечивается правильно подобранным циркуляционным насосом, который должен быть способен транспортировать достаточное для бесперебойной работы теплообменника количество теплоносителя по внутреннему контуру. Он должен обеспечить давление, превышающее суммарные потери давления — в нагревателе, полностью открытом трехходовом клапане, патрубках узла терморегулирования при требуемом расходе теплоносителя. Насос, как правило, подбирают, основываясь на его расходно-напорной характеристике, выбирая ее среднее значение. Выбранный слишком мощный насос, неизбежно приведет к перерасходу теплоносителя через теплообменник, а регулирующий вентиль в этом случае будет вынужден работать, используя движение штока не в полном диапазоне. Вследствие чего износ деталей узла ускорится, снизив точность регулирования. Расход воды через узел терморегулирования с применением первой скорости циркуляционного насоса будет в два раза меньше, чем расход воды при включении третьей скорости. Высокая скорость движения рабочей среды в трубах узла обвязки неизбежно приведет к дополнительным потерям. Если теплоносителем является вода, то узел устанавливается только внутри помещения, в котором поддерживается постоянная температура, которая не должна опускаться до точки замерзания. Наружное применение возможно только в случае, если теплоносителем является незамерзающая смесь на базе гликоля. Незамерзающие смеси на базе соляных растворов использовать не рекомендуется.
Место установки
При выборе места установки узла терморегулирования рекомендуется соблюдать следующие правила:
1. Вал мотора насоса должен находиться в горизонтальном положении.
2. Необходимо обеспечить обезвоздушивание узла терморегулирования.
3. При размещении узла под потолком необходимо обеспечить контрольный и сервисный доступ к узлу терморегулирования.
Монтаж производится при помощи гибких нержавеющих трубок непосредственно на обогреватель как можно ближе к обогревателю. Длину нержавеющих трубок или других соединительных трубок необходимо минимизировать, чтобы не происходило излишнего продления времени реакции при регулировании. Узел терморегулирования крепится на интегрированный держатель или при помощи монтажных хомутов. Масса узла терморегулирования не должна переноситься на теплообменник.
Материалы
При производстве узла терморегулирования используются материалы и компоненты, использующиеся в отопительной практике. Узлы терморегулирования состоят из латуни, нержавеющей стали или из чугуна, в меньшей мере из оцинко-ванной или обычной стали. Уплотнения используются из резины, пластмасс и сантехнического льна.

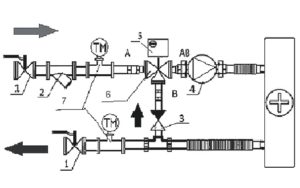

Cхема узла терморегулирования SUS прямой конфигурации
1. Шаровой кран
2. Фильтр косой сетчатый
3. Обратный клапан
4. Насос циркуляционный
5. Электропривод трехходового
клапана
6. Трехходовой клапан
7. Термоманометр

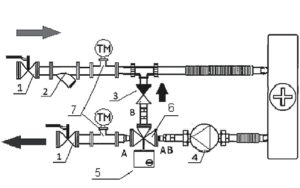

Cхема узла терморегулирования SUS прямой конфигурации
1. Шаровой кран
2. Фильтр косой сетчатый
3. Обратный клапан
4. Насос циркуляционный
5. Электропривод трехходового
клапана
6. Трехходовой клапан
7. Термоманометр
Важно!
При плавном движении клапана жидкость в теплообменнике будет двигаться плавно, сообразно величине его открытия.
Примечание:
Марка производителей: насосов, сервоприводов и регулирующих клапанов может быть изменена, без уведомления заказчика и без ухудшения технических параметров узла регулирования. При заказе, если необходимо, указывать количество термоманометров.
Тип узла термогулирования
SUS — воздухонагревателей приточных установок
SUS-TZ — воздухонагревателей тепловых завес
SUS-VO — воздухоохладителей приточных установок
SUS-P — гликолевых рекуператоров
Циркулярный насос (40-(25-40), 60-(25-60), 80-(25-80), 120- (32-120))
Kvs вентиля (1 / 1,6 / 2,5 / 4 / 6,3 / 10 / 16 / 25)
Тип конфигурации
Р — прямой,
О — обратный.
Условия эксплуатации
Рабочее давление: 0–10 бар.
Рабочая температура: до +110°С.
Теплоноситель: вода, антифриз.
Подводящая ветка отопительной системы должна быть всегда оснащена отстойным очистительным фильтром. Без этого фильтра узел терморегулирования нельзя эксплуатировать.
Максимально допустимые рабочие параметры отопительной воды:
• максимально допустимая температура воды +130°С,
• максимально допустимое давление воды SUS 1-10…0,8 МРа,
• максимально допустимое давление воды SUS 16-25…0,3 МРа.
При использовании узлов с температурой теплоносителя 110–130°С на входе допускается использовать обратную конфигурацию узла с насосом и трехходовым клапаном на обратной воде при обеспечении условия максимально допустимой температуры теплоносителя 110°С на выходе из обогревателя.
Типы исполнения

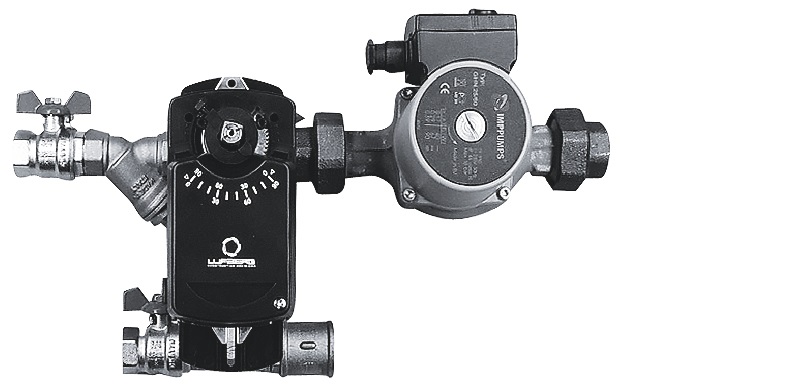

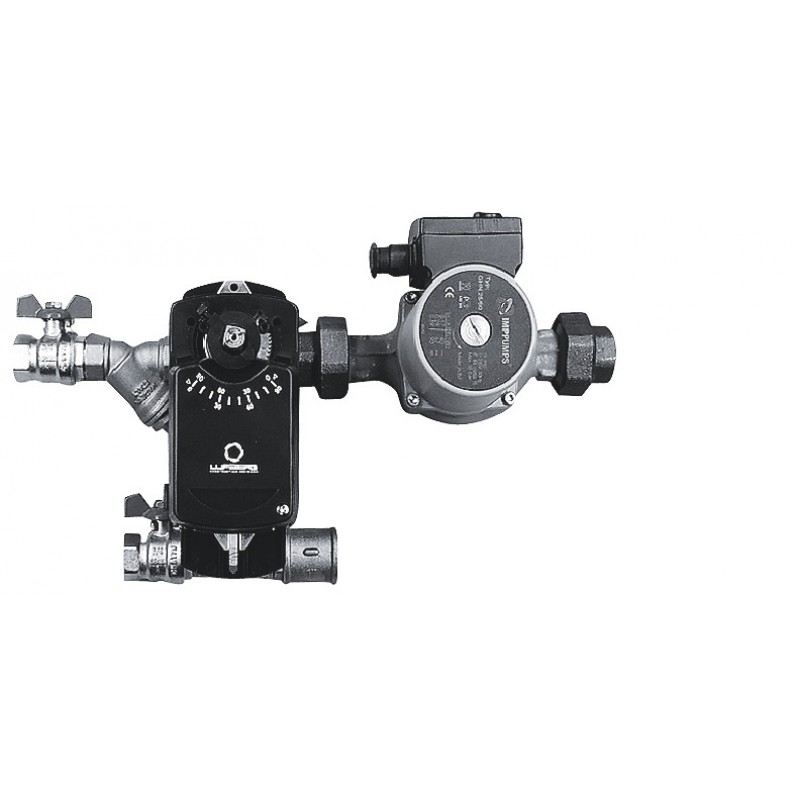

Без подсоединительных гибких трубок и термоманометров

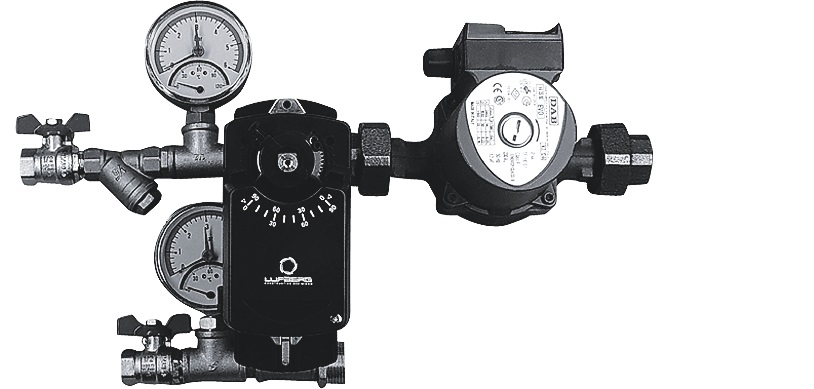

C термоманометрами и без соединительных трубок

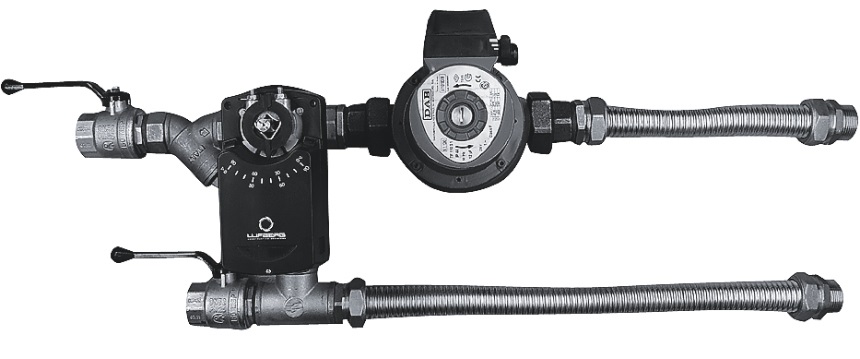

С подсоединительными трубками и без термоманометров

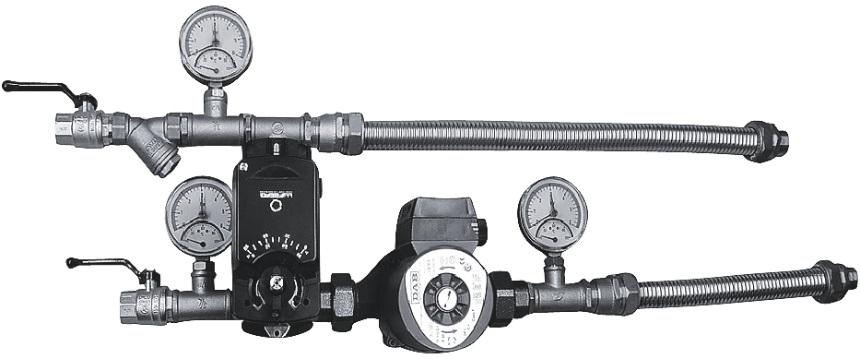

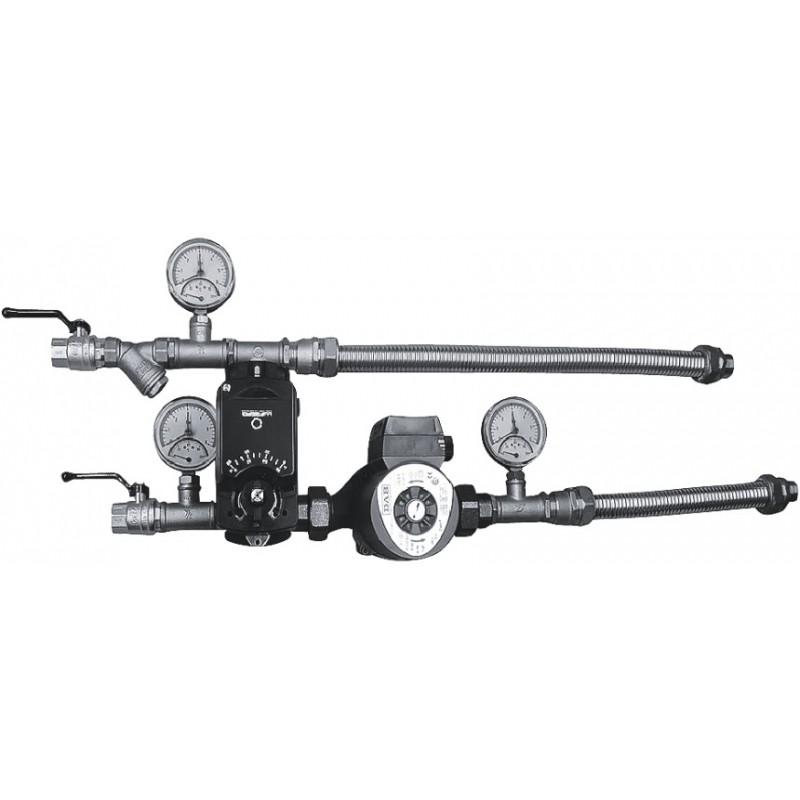

С подсоединительными трубками и термоманометрами Технические данные
| Модель | Цирк. насос | Кvs клапана | Привод регул. клапана | Присоед. размер обр./т-к | Макс. расх. теплонос., м3/ч | ||||
|---|---|---|---|---|---|---|---|---|---|
| Тип | Питание | Мощн., Вт | Привод | Управление | Усилие | ||||
| SUS-40-1.0 | UCP 25-40 | 1220 | 71 | VRG131 15-1,0 | DA04N24PI | 0-10 В | 4Нм | G1/2/G1 | 0,4 |
| SUS-40-1.6 | UCP 25-40 | 1220 | 71 | BV-3 -15-1,6 | DA04N24PI | 0-10 В | 4Нм | G1/2/G1 | 0,7 |
| SUS-40-2.5 | UCP 25-40 | 1220 | 71 | BV-3 -15-2,5 | DA04N24PI | 0-10 В | 4Нм | G1/2/G1 | 1,1 |
| SUS-40-4.0 | UCP 25-40 | 1220 | 71 | BV-3 -20-4,0 | DA04N24PI | 0-10 В | 4Нм | G3/4/G1 | 1,5 |
| SUS-60-4.0 | UCP 25-60 | 1220 | 102 | BV-3 -20-4,0 | DA04N24PI | 0-10 В | 4Нм | G3/4/G1 | 1,8 |
| SUS-60-6.3 | UCP 25-60 | 1220 | 102 | BV-3 -20-6,3 | DA04N24PI | 0-10 В | 4Нм | G3/4/G1 | 2,5 |
| SUS-80-6.3 | UCP 25-80 | 1220 | 264 | BV-3 -20-6,3 | DA04N24PI | 0-10 В | 4Нм | G3/4/G1 | 4,2 |
| SUS-80-10 | UCP 25-80 | 1220 | 264 | BV-3 -25-10 | DA04N24PI | 0-10 В | 4Нм | G1/G1 | 5,5 |
| SUS-80-16 | UCP 32-80 | 1220 | 264 | BV-3 -25-16 | DA04N24PI | 0-10 В | 4Нм | G1 1/4/G1 1/4 | 7,5 |
| SUS-120-16 | GHN 32-120 | 1220 | 410 | BV-3 -25-16 | DA04N24PI | 0-10 В | 4Нм | G1 1/4/G1 1/4 | 9,5 |
| SUS-120-25 | DAB A110/180 | 1220 | 410 | BV-3 -32-25 | DA08N24P | 0-10 В | 8Нм | G1 1/4/G1 1/4 | 10,5 |
| SUS-120-25 | GHNBasic 40-120F | 3380 | 510 | BV-3 -40-25 | DA08N24P | 0-10 В | 8Нм | G1 1/2 | 13 |
| SUS-120-40 | GHNBasic 50-120F | 3380 | 595 | BV-3 -40-40 | DA08N24P | 0-10 В | 8Нм | G2 | 16 |
| SUS-120-60 | GHNBasic 65-120F | 3380 | 735 | BV-3 -50-63 | DA08N24P | 0-10 В | 8Нм | G2 1/2 | 28 |
| SUS-120-90 | GHNBasic 65-120F | 3380 | 1275 | 3F65 | ESBE 92 P | 0-10 В | 15 Нм | F 3 | 40 |
| SUS-120-150 | GHNBasic 80-120F | 3380 | 1820 | 3F80 | ESBE 92 P | 0-10 В | 15 Нм | F 4 | 60 |
